Indledning

Hos Honor Machinery Group har vi udviklet Model Honor-A4-4, en linje af A4-papirskære- og -pakkemaskine, ideel til industriel skæring og pakning af papir med 20-25 pakker i minuttet. Denne industrielle papirskærer til A4 kopipapir skærer større papirruller i størrelse A4. Vi tilpasser også papirproduktstørrelsen efter kundernes behov. Kontakt Honor i dag med spørgsmål, så hjælper vores venlige personale dig med at finde det, du har brug for. Valgfrie dele til vores automatiske papirindpakningsmaskine er også tilgængelige.

Denne maskine integrerer afrulning, opskæring, tværskæring, optælling, stabling, transport og fuldautomatisk emballering, og realiserer one-stop produktion fra papirruller til færdige A4-strimler, som er meget udbredt i papirfabrikker, trykkerier, kontorpapirforarbejdning og andre industrier.

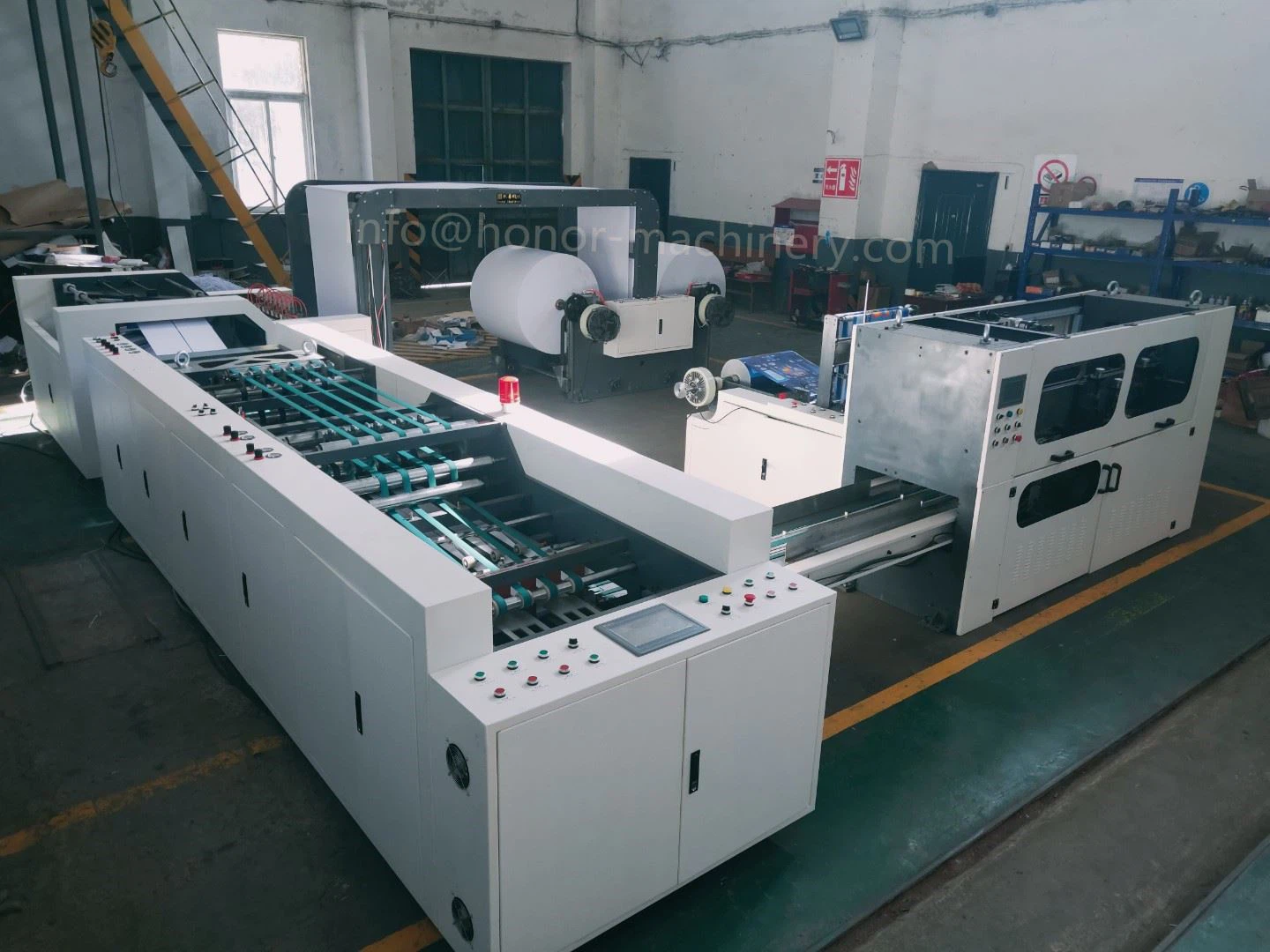

A4 Paper Cutting Packaging Machine

A4-papirskære- og -pakkemaskinen stabler papir i pakker direkte efter skæring af papirrullen:
Papirrulle:

Kopipapir:

Opfindelsespatenter til A4 papirskære- og pakkemaskine
1. Arkopsamlingsudstyr til papirskæremaskine.
2. Papirskæreskaft til skæremaskine.
3. Indpakningspapir foldeudstyr til kopipapirpakkemaskine.

Teknisk introduktion af A4 papirskære- og pakkemaskine
Vores kopipapirskærings-, ark- og pakkeindpakningsmaskine (model Honor – A4) er et nyudviklet industrielt papirudstyr, der bruger avanceret teknologi til en høj produktionshastighed. Med høj skærepræcision opfylder det fuldautomatiske papirudstyr internationale standarder, hvilket sparer tid og arbejdskraft.

Funktioner
Papirskære- og pakkemaskinen er fuldautomatisk med PLC kontrolsystem og mekanisk automatisering. Hele processen består af at vikle papirruller ud, skære, tælle, transportere, pakke ud og pakke, så arbejdsintensiteten reduceres.

Den anvender PLC og berøringsskærm, den understøtter forudindstilling af parameter, selvdiagnose af fejl, overvågning af produktionsdata i realtid og omskiftning af én-tasts specifikationer med stabil drift og lav fejlrate.

Konfiguration af A4 papirskære- og pakkemaskine

1	Ikke-akselrulle-kontrolsystem	2 sæt
2	Avanceret spændingskontrolsystem -	4 sæt
3	Anti-vridningsmekanismer	4 sæt
4	Skærende knive	5 sæt
5	Samtidige-skærende knive	1 sæt
6	Højhastigheds papirfremføringssystem	3 sæt
7	Papirfremføringssystem med lav hastighed	2 sæt
8	Kantbeskæring og -tømningssystem -	1 sæt
9	2D oscillation, hvilket gør ark velordnet; skrueløfteanordning, der bruges til at samle plader til ris	1 sæt
10	PLC tælleanordning	1 sæt
11	Rækker af papir langsgående udstødningsudstyr	1 sæt
12	PLC fejlalarm og stopsystem, PLC kontrolsystem	1 sæt

Vigtigste tekniske parametre for A4 papirskære- og pakkemaskine

Maks. papirrullens bredde	846 mm
Netto skærebredde	840 mm
Antal skæreværktøjer	4 stiklinger-A4 210mm(bredde)
Diameter på papirrulle	400-1200 mm
Diameter på papirrullens kerne	3" (76,2 mm) eller 6" (152,4 mm)
Vægt af papirark	60-100g/ m²
Længde af skåret papir	A4 (297 mm)
Papirmængde	0-500 ark
Maks. rive højde	65 mm
Designhastighed for papirskæring	160m/min
Skærehastighed	538 gange/min
Cyklustid for hver række	4,3/min
Papirskærehastighed	130m/min
Arbejdsskærehastighed	437 gange/min
Ream leveringshastighed	3,5/min (14 rømme/min)
Papirskæringsnøjagtighed	±0,2 mm
Papirskæringstilstand	1. Stabil hastighed 2. Papirrulle går ikke i stykker 3.Kvalificeret papir
Smitte	AC Frekvenskonvertering, trinløs hastighedsregulering
Hovedstrømkilde	3-faset/380v/50Hz
Styrespænding	220V AC/22V DC
Samlet kraft	35KW
Luftforbrug	300 NL/min
Pneumatisk tryk	6 bar
Samlet dimension (klippeenhed)	15000×2750×2100 mm
Vægt (klippeenhed)	12 T
Samlet dimension (pakkeenhed)	6000×3400×1600 mm
Vægt (klippeenhed)	2.5 T

12 måneders garanti

24/7 eftersalgsservice-

Installation og træning på stedet

Fast materiale

Detaljeret introduktion til A4 papirskære- og pakkemaskine

Roll Loading Unit	Indeholder 4 afrulningsruller og en avanceret magnetisk-kraftbremse og hydraulisk system, så papiret føres stabilt igennem uden at rynke eller rive. Understøtter non-stop rulleskift, høj effektivitet, velegnet til kontinuerlig produktion i stor skala.
Opskæringsenhed	Bruger Delsars op-skærekniv fra Italien, en kniv med bedre sektionering og en levetid 3 gange længere end knive fra andre mærker. Med automatisk knivjustering og kanttrimningsfunktion sikrer du pæne skærekanter.
Pladeenhed	Bruger slidstærke-gummiruller og avanceret dobbelt cyclotron kogepladeteknologi til præcis skæring og lang levetid.
Pladeenhed	Bruger hårdt støbte knive Tysklands St Paul-mærke. Denne kniv har en levetid 6 gange længere end tilsvarende knive fra andre mærker.
Transportenhed 1	Bruger ContiTechs bælter fra Tyskland og en Weinview touchskærm fra Taiwan.
Arkstablingsenhed	Bruger en cylinder uden stempelstænger og en op og ned motor fra Tyskland, hvilket reducerer vibrationer og støj.
Transportenhed 2	Transporterer stabilt bunker af ark til indpakningsenheden.
Indpakningsenhed	Pakker automatisk ark af ark (500 stk.).
Elektriske komponenter	Bruger Siemens' PLC og Omrons fotoelektriske switch, hvilket sikrer en lang levetid. Fuldt maskinelektrisk system overholder CE sikkerhedsstandard, sikkert og pålideligt.
